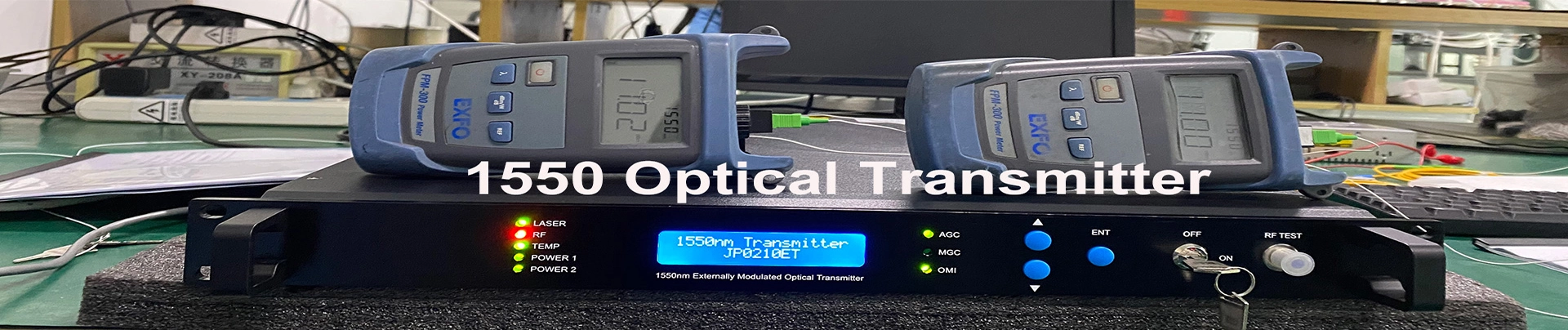

1550 optische zender

Een 1550 optische zender is een apparaat dat wordt gebruikt in glasvezelcommunicatiesystemen en dat elektrische signalen omzet in optische signalen met een golflengte van 1550 nm.

Het hoofddoel van een 1550 optische zender is om langeafstandstransmissie van gegevens over glasvezelkabels mogelijk te maken door elektrische signalen om te zetten in optische signalen.

De 1550 optische zender gebruikt een elektrisch ingangssignaal en zet dit om in een optisch signaal via een proces dat modulatie wordt genoemd. Het optische signaal wordt vervolgens verzonden over een glasvezelkabel.

De voordelen van het gebruik van een 1550 optische zender zijn onder andere laag signaalverlies, hoge gegevenscapaciteit, weerstand tegen interferentie en de mogelijkheid om gegevens over lange afstanden te verzenden zonder dat er repeaters nodig zijn.

Routineonderhoud voor een 1550 optische zender omvat het bewaken van de vermogensniveaus en golflengtestabiliteit, het controleren op losse verbindingen en het apparaat vrijhouden van stof en vuil.

Dit is een cruciale keuze die afhangt van uw afstand, budget en prestatievereisten:

1550nm Direct gemoduleerde laser (DML) zender:

Hoe het werkt: Het RF-signaal moduleert direct de stroom van de laserdiode.

Geschikt voor: Kostengevoelige toepassingen, CATV-distributienetwerken, RFoG-systemen en afstanden tot ~30-40 km.

Voordelen: Lagere prijs van 1550nm optische zender, eenvoudiger ontwerp, kleinere voetafdruk.

Nadelen: Hogere chirp, wat de transmissieafstand en prestaties kan beperken in dichte, langeafstands-DWDM-systemen.

1550nm Extern gemoduleerde laser (EML) zender:

Hoe het werkt: Een continue-golf (CW) laser voedt een externe LiNbO₃ (Lithiumniobaat) modulator, die vervolgens wordt gemoduleerd door het RF-signaal.

Geschikt voor: Langeafstandstelecom backbone (>80 km), DWDM/CWDM-systemen, toepassingen die de hoogste CNR/CSO/CTB-prestaties vereisen, en waar zeer lage chirp essentieel is.

Voordelen: Superieure lineariteit, ultralage chirp, maakt veel langere transmissieafstanden mogelijk.

Nadelen: Hogere initiële kosten, grotere omvang.

Eenvoudige keuzegids:

Kies DML voor standaard CATV-distributie en kortere verbindingen waar budget cruciaal is.

Kies EML voor maximale afstand, backbone-netwerken of geavanceerde multi-golflengte systemen.

Ja, absoluut. JUNPU-zenders zijn ontworpen volgens industrie-standaardspecificaties voor CATV- en uitzendoptische transmissie. Ze zijn volledig compatibel met standaard DBC- en SCM-architecturen die worden gebruikt om tweede-orde vervorming (CSO) in AM-VSB-systemen met veel kanalen te minimaliseren. Onze eenheden hebben uitstekende lineariteit (CTB/CSO-specificaties) en een stabiele 1550nm-uitgang, wat zorgt voor naadloze integratie in uw bestaande hoofdpost of hub. Voor specifieke compatibiliteitscontrole kunt u het RF-frequentieplan van uw systeem verstrekken, waarna onze ingenieurs de optimale prestaties kunnen bevestigen.

Onze standaardconfiguratie gebruikt SC/APC-connectoren, die laag invoegverlies en superieur retourverlies bieden, cruciaal voor analoge CATV-systemen om reflecties te minimaliseren. We bieden ook FC/APC als standaardoptie. Voor OEM/ODM-diensten kunnen we het connectortype (bijv. LC/APC, E2000) aanpassen aan uw systeemvereisten op verzoek.

De prijs van een 1550nm optische zender varieert per model, uitgangsvermogen, modulatietype (direct versus extern), aantal poorten en functies (bijv. SNMP, dubbele voeding). JUNPU biedt concurrerende groothandelsprijzen: direct gemoduleerde modellen starten lager voor budgettoegangsnetwerken, terwijl extern gemoduleerde eenheden hoger zijn voor premium langeafstandsprestaties.

Prijzen zijn afhankelijk van bulkhoeveelheid, maatwerk en de huidige markt. Voor nauwkeurige offertes, datasheets of monsters kunt u contact met ons opnemen met uw projectgegevens (kanalen, afstand, vermogensbehoeften)—ons team reageert binnen 24 uur.

Integratie is eenvoudig voor langeafstands-CATV:

Sluit de uitgang van de 1550 optische zender (FC/APC of SC/APC) aan op de EDFA-ingang.

Gebruik een krachtige EDFA (bijv. JUNPU multi-poort modellen) om het signaal te versterken (typisch 15-25 dB versterking).

Zend het versterkte licht over single-mode glasvezel (SBS-drempel instelbaar op de zender om niet-lineariteiten te voorkomen).

Gebruik op afgelegen locaties optische ontvangers of extra EDFA's voor distributie.

Extern gemoduleerde modellen blinken hier uit (geen chirp, hoge SBS). Deze configuratie ondersteunt 100+ km hoofdverbindingen met uitstekende CNR. JUNPU-zenders + EDFA-combinaties zijn plug-and-play—zie onze EDFA WDM PON-pagina voor bijpassende oplossingen of vraag integratiebegeleiding aan.

1550nm is de industriestandaard voor CATV over lange afstanden, omdat deze golflengte de laagste demping (ca. 0,2 dB/km) in glasvezel heeft. Belangrijker is dat 1550nm-signalen optisch kunnen worden versterkt door EDFA, waardoor u het signaal naar duizenden nodes in een grote stad kunt splitsen. 1310nm mist deze kosteneffectieve versterkingsmogelijkheid voor grootschalige netwerken.

Ja. Onze nieuwste 1550nm optische zenders hebben een bandbreedte van maximaal 1,2 GHz en bieden volledige compatibiliteit met DOCSIS 3.1-standaarden. Dit zorgt ervoor dat uw netwerk toekomstbestendig is voor hogesnelheidsbreedband en 4K/8K UHD-videodiensten.
