Ontwerp En Innovatieve Toepassing Van GYXTS Bundelbuis Gepantserde Speciale Optische Kabelproducten

Inleiding

Gezien de netwerkontwikkeling in de huidige nieuwe marktcontext van 5G-glasvezel en -kabel, onder leiding van het nieuwe tijdperk en het Belt and Road Initiative, is onze communicatiezekerheid cruciaal, vooral voor het besparen van conventionele legmethoden zoals buizen, directe begraving en bovengrondse aanleg. Lokale backbone- en toegangsglasvezelkabels stellen zeer hoge eisen aan communicatietransmissie. Niet alleen de transmissiesnelheid en -kwaliteit moeten worden overwogen, maar ook de mechanische prestaties in verschillende omgevingen. Als reactie op de ontwikkeling van de marktsituatie neemt de vraag naar miniaturisatie van gebundelde buis gepantserde glasvezelkabels geleidelijk toe, en de controle over het proces zal ook een belangrijke onderzoeksindicator worden in het productieproces; dit vereist dat glasvezelkabelproducten continu de bestaande technische knelpunten doorbreken op het gebied van structuur, prestaties, toepassing, enz., en volledig ultrastabiele werking en transmissie onder het 5G-netwerk realiseren, krachtige informatietransmissiecapaciteiten bieden en de algemene planningsdoelstelling van volledige commercialisering van 5G voltooien.

Structureel ontwerp en kenmerken van GYXTS-buis gepantserde glasvezelkabelproducten

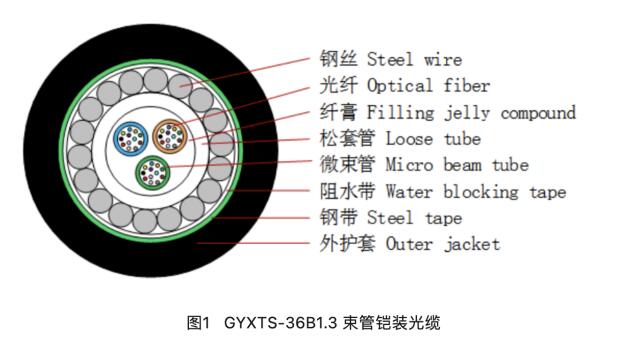

Het structurele ontwerp van de glasvezelkabel verwijst naar YD/T 769-2018 "Centrale buis gevulde buitenglasvezelkabel voor communicatie", met gebruik van G652D single-mode glasvezel. De microbundelbuis is ontworpen met een enkele buis van 12 aders en een buitendiameter van 1,4 mm. Er is geen vulling in de microbundelbuis; de maat van de losse buis is ontworpen op 4,2 mm. Het gebruikt een structuur van grote buizen binnen kleine buizen. Stalen draadpantser wordt aan de buitenkant toegevoegd en omwikkeld met waterblokkerende tape en stalen tapepantser. Het dubbele pantserontwerp wordt gebruikt om de slagvastheid van het product te verbeteren. Het omhulselmateriaal gebruikt medium-dichtheid polyethyleenmateriaal. De belangrijkste productontwerptekeningen worden hieronder weergegeven:

De structurele ontwerpmaatparameters van GYTY-8B1.3 product zijn gedetailleerd in de onderstaande tabel:

Tabel 1 GYXTS-36B1.3 product structurele ontwerpmaatparameters

1. Structurele ontwerpkenmerken van GYXTS-buis gepantserde glasvezelkabelproducten

2.


 (1) Het gebruik van microbundelbuizen in plaats van directe omhulling van glasvezels kan effectief het beschermende effect van glasvezels verhogen en de slagvastheid verbeteren;

(2) Het dubbele pantserontwerp van stalen draadpantser en stalen bandpantser verbetert aanzienlijk de trek- en drukeigenschappen en kan effectief het probleem van rattenbeten oplossen;

(3) Het gebruik van een 5-laags beschermingsontwerp aan de buitenkant van de glasvezel vermindert het risico op spanning op de glasvezel aanzienlijk;

(4) De structuur is ontworpen als een grote buis in een kleine buis. Vergeleken met de laagstrengstructuur met hetzelfde aantal aders, is de structuur kleiner en lichter in gewicht;

(5) Het buitenste beschermingsmateriaal gebruikt LSZH, dat bepaalde vlamvertragende eigenschappen heeft.

Conclusie

De huidige vraag op de glasvezelkabelmarkt zal zich blijven uitbreiden met de ontwikkeling van de 5G-markt. Tegelijkertijd, nu de vraag naar buizen, directe begraving, bovengrondse aanleg, enz. de afgelopen jaren continu is bijgewerkt en geïtereerd, is ook de vraag naar optische communicatie toegenomen. Op dit moment kunnen conventionele glasvezelkabels niet voldoen aan de optische en mechanische eigenschappen in speciale omgevingen, wat hogere eisen stelt aan de prestaties van gepantserde glasvezelkabels. Ze moeten de stabiliteit van transmissieprestaties garanderen en bestand zijn tegen diverse trekkrachten in complexe omgevingen. Om ervoor te zorgen dat gebruikers het netwerk met een gerust hart kunnen gebruiken, zijn we als reactie op de ontwikkeling van deze marktomgeving continu bezig met het innoveren en verbeteren van de prestatie-indicatoren van gepantserde glasvezelkabels, in een poging dubbel verantwoordelijk te zijn voor klanten en eindgebruikers, en betere producten te leveren om China's 5G-communicatienetwerk te ondersteunen.
