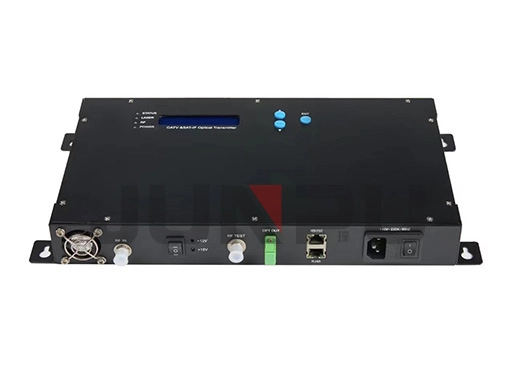

Wandmontage CATV SAT optische zender - Hangzhou Junpu Optoelectronic Equipment Co.,Ltd.

Specificaties van de wandmontage CATV SAT optische zender

Artikel	Parameter
Optisch uitgangsvermogen (mW)	2~10
Golflengte (nm)	1310, 1550 optie
Optische connector	FC/APC, SC/APC, SC/PC, LC/APC, LC/PC optie
Werkbandbreedte (MHz)	47~2600
CNR (dB)	≥51		42CH CENELEC 80dBuV AGC OMI=3,8%
CTB (dB)	≥63
CSO (dB)	≥58
Ingangsniveau (dBµV)	80±5
Vlakheid (dB)	47~950MHz	≤±0,75
	950~2600MHz	≤±1,00
Stroomverbruik (W)	≤30
Voeding (V)	220VAC, -48VDC optie
Werktemperatuur (℃)	-20~85
Afmetingen (mm)	350×200×45
Gewicht (Kg)	3,0

Gebruikt een laag-ruis geïmporteerde DFB-laser.
Superieur pre-distortion circuitontwerp, waardoor hoge CNR-waarden worden bereikt met nog steeds perfecte CTB- en CSO-prestatiewaarden.
Intelligente ventilator, die start wanneer de kasttemperatuur de ingestelde 32 ~ 35 °C bereikt.
AGC-regeling, zodat verschillende RF-ingangsniveaus een aanzienlijke uitgangsprestatie kunnen behouden.
VFD- of LED-display, met lasermonitoring, digitale weergave, foutalarm, netwerkbeheer en andere functies; zodra de laserwerkparameters afwijken van het door de software ingestelde toegestane bereik, wordt een alarm gegeven.
Voorzien van een standaard RS232-interface voor lokaal netwerkbeheer en monitoring via computers.
Voorzien van een standaard RJ45-interface die SNMP ondersteunt voor bewaking op afstand.
Hoogwaardige schakelende voeding van 90V ~ 265V AC.
Eén ingang met frequentie 47~2600MHz.

Voorbereiding vóór installatie

Controleer of de apparatuur zichtbare schade heeft.
Controleer of alle accessoires aanwezig zijn en of het certificaat compleet is. Bij beschadiging of ontbrekende onderdelen, volg dan het retourproces.

Installatie

Bij installatie van meerdere apparaten dient er ten minste 1,75 inch (ongeveer 4,5 cm) ruimte tussen de apparaten te zijn om ventilatie en warmteafvoer te vergemakkelijken.
Controleer of het stopcontact en de aarding correct worden gebruikt; de aardingsweerstand moet ≤4Ω zijn; onjuiste aarding kan het apparaat beschadigen of leiden tot slechte signaalkwaliteit.
Zorg ervoor dat de netschakelaar op het achterpaneel in de UIT-stand staat voordat u de stroomkabel aansluit.
Sluit het RF-signaal aan met een coaxkabel.
Sluit de externe glasvezel aan; de vezel moet voor aansluiting worden gereinigd. De glasvezelconnector kan worden gekozen in FC/APC- of SC/APC-vorm.
