24-vezels glasvezelterminaaldoos

FAT 24-vezels buiten glasvezelverdeelkast

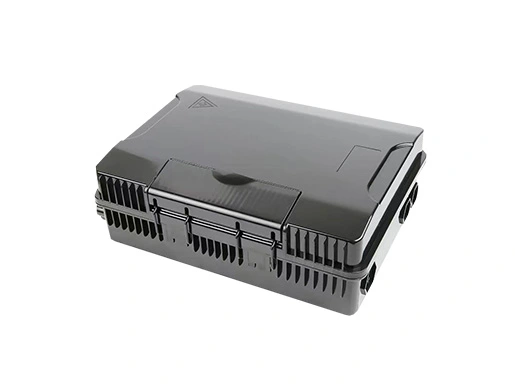

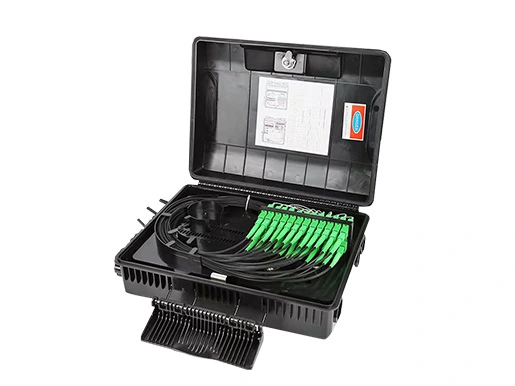

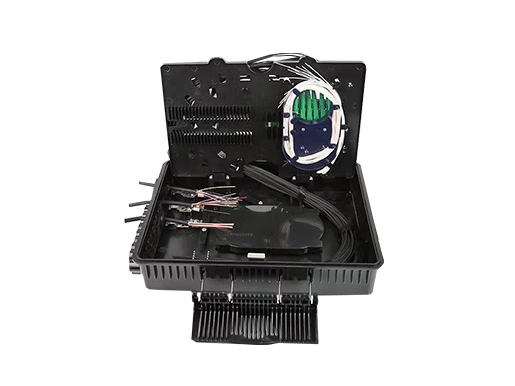

JUNPU 24 Core Aansluitdoos Glasvezel is in het zwart. De apparatuur wordt gebruikt als afsluitpunt voor de voedingskabel om verbinding te maken met de aansluitkabel in FTTx-communicatienetwerksystemen. Het splicen, splitsen en distribueren van glasvezel kan in deze doos worden uitgevoerd, en tegelijkertijd biedt het solide bescherming en beheer voor de opbouw van het FTTx-netwerk.

Vraag een offerte aan About 24-vezels glasvezelterminaaldoos

24-vezels glasvezelterminaaldoos Specificatie downloaden

Kenmerken van 24-cores glasvezel aansluitdoos

Volledig gesloten structuur.
Materiaal: PC+ABS, vochtbestendig, waterdicht, stofdicht, verouderingsbestendig, beschermingsgraad tot IP66.
Klemmen voor toevoerkabel en aftakkabel, vezelsplitsen, bevestiging, opslag, distributie... enz. in één.
Kabels, pigtails en patchkabels lopen elk door hun eigen pad zonder elkaar te storen, cassette-type SC-adapterinstallatie, eenvoudig onderhoud.
Het verdeelpaneel kan worden omhoog geklapt, de toevoerkabel kan op een komverbindingsmanier worden geplaatst, eenvoudig voor onderhoud en installatie.
De kast kan worden geïnstalleerd via wandmontage of paalmontage, geschikt voor zowel binnen- als buitengebruik.

Specificaties van 24-cores glasvezel aansluitdoos
Omgevingsvereisten
Werktemperatuur: -40℃～+85℃
Relatieve luchtvochtigheid: ≤85%（+30℃）
Luchtdruk: 70KPa～106Kpa
Belangrijkste technische gegevens
Invoegverlies: ≤0.2dB
UPC-retourverlies: ≥50dB
APC-retourverlies: ≥60dB
Levensduur van in- en uitvoegen: >1000 keer
Bliksembeveiliging technische gegevens
Het aardingsapparaat is geïsoleerd van de kast en de isolatieweerstand is minder dan 2MΩ/500V（DC）；
IR≥2MΩ/500V
De doorslagspanning tussen het aardingsapparaat en de kast is niet minder dan 3000V（DC）/min, geen doorslag, geen overslag; U≥3000V

Configuratietabel van 24-cores glasvezel aansluitdoos

Tabel 1 Model en configuratie

Model

Beschrijving

Afmeting (Afb. 1)

Maximale capaciteit

Installatieafmeting (Afb. 2)

Kabelinvoer

A*B*C(mm)

PLC

D*E (mm)

JR-1001-F029

Glasvezel aansluitdoos

340*250*110

1 x 1:16/

3 x 1:8

145*120

Afgesneden/ongesneden kabel

Afb. 1 Doosafmeting Afb. 2 Doosafmeting

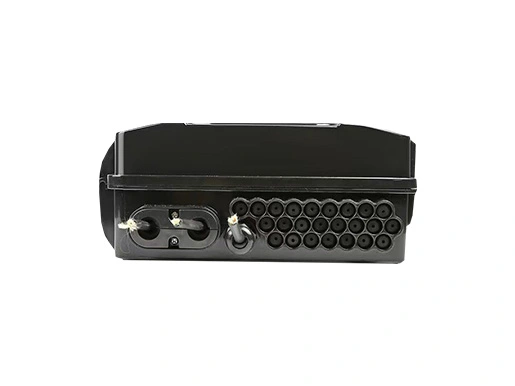

Product kabelinvoer

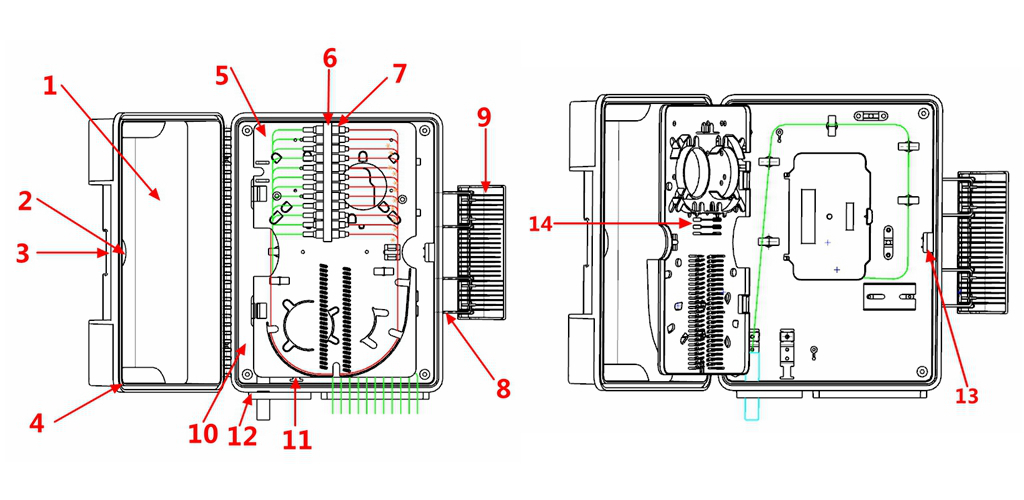

Product cable ways

1. Deksel；2. Slotmantel；3. Slot；4. Afdichtingspakking；5. Spleetflapplaat；6. Adapterhouder；7. Adapter；8. Dekselslotbeugel；9. Dekselslotklem；10. Basis；11. Kabelversterkingslaag；12. Kabelinvoer；13. Slotpaneel；14. PLC-montagepositie

Installatie

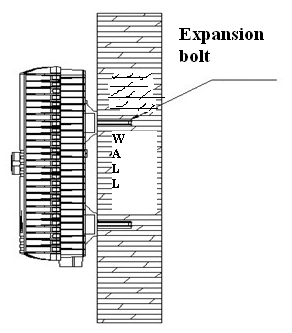

1. Wandmontage

Boor 4 gaten in de muur op basis van de maat in Tabel 1, plaats de expansiebout Φ7.5*40, plaats de doos zodat de gaten overeenkomen en gebruik de bout om vast te zetten.

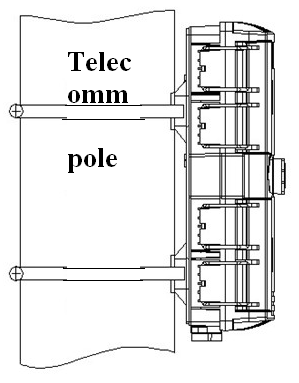

2. Paalmontage

Bevestig 1 set van de eenvoudige paalring aan de telecompaal.
