ADSS-48F ADSS glasvezelkabel te koop, prijs

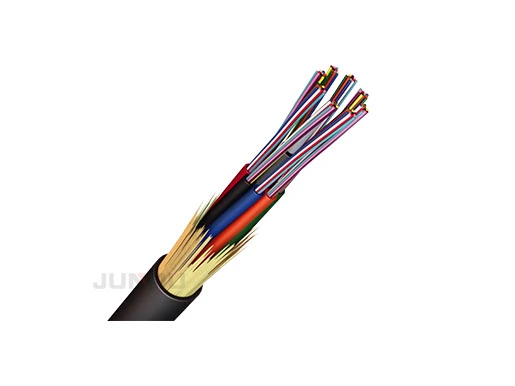

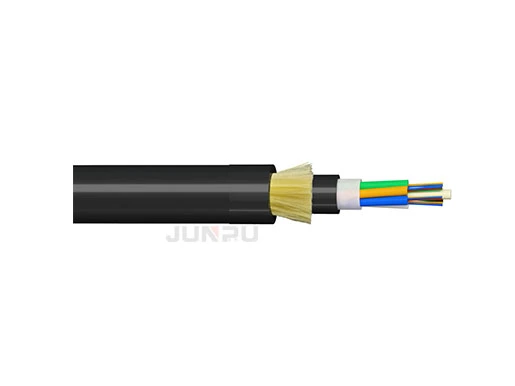

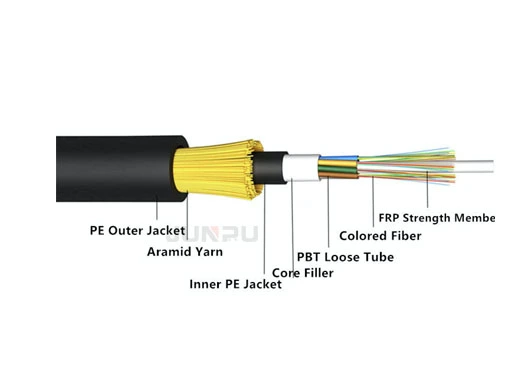

ADSS-kabel is een losse buisstreng. Vezels, 250μm, worden in een losse buis van hoogwaardige kunststof geplaatst. De buizen zijn gevuld met een waterbestendig vulmiddel. De buizen (en vulstoffen) zijn gestrand rond een FRP (Fiber Reinforced Plastic) als niet-metalen centrale trekontlasting in een compacte en ronde kabelkern. Nadat de kabelkern is gevuld met vulmiddel, wordt deze bedekt met een dunne PE (polyethyleen) binnenmantel. Nadat een gestrande laag aramid garens over de binnenmantel is aangebracht als trekontlasting, wordt de kabel afgewerkt met een PE of AT (anti-tracking) buitenmantel.

Vraag een offerte aan About ADSS-48F ADSS glasvezelkabel

ADSS-48F ADSS glasvezelkabel Specificatie downloaden

Specificaties van ADSS-48F ADSS glasvezelkabel

1	Centraal sterkte-element		FRP
2	Vezelunit	Losse buis	PBT
		Vezel	48 single-mode vezels	G652D
		Vezelhoeveelheid	12 stuks vezels × 4 losse buizen
		Vezelkleur	Blauw, Oranje, Groen, Bruin, Grijs, Wit, Rood, Zwart
		Kleur losse buis	Blauw, Oranje, Groen, Bruin, Grijs, Wit
		Vulling (vezelgel)	Thixotrope gel
3	Waterblokkering		Waterblokkeringsgaren
4	Waterblokkering		Waterblokkeringsband
5	Sterkte-element		Aramidegarens
6	Trekkoord		1 stuk
7	Buitenmantel		PE	10,3+/-0,5
Technisch gegevensblad
Item			Eenheid	Parameter
Standaard kabelgewicht			kg/km	80
Nominale treksterkte (RTS)			N	4200
Maximaal toelaatbare spanning (MAT)			N	1600
Dagelijkse sterkte (EDS)			N	1050
Minimale buigradius		Kortetermijn	mm	20D
		Langetermijn	mm	10D
Prestatie bij indrukken		Kortetermijn	N/100mm	1000
		Langetermijn	N/100mm	300
Geschikte lijnspanningsklasse			Niet meer dan 35 kV
Overspanning			m	100
Geschikte meteorologische omstandigheden			Max. windsnelheid: 25 m/s, geen ijsvorming
Bedrijfstemperatuur		Bij gebruik of opslag	℃	-40℃ tot +70℃
Installatietemperatuur		Bij installatie	℃	-10℃ tot +50℃
Vezeldempingscoëfficiënt in kabel			dB/km (1310 nm)	≤0,36 dB/km
			dB/km (1550 nm)	≤0,22 dB/km

Kenmerken van ADSS-48F ADSS glasvezelkabel

Kan worden geïnstalleerd zonder de stroom uit te schakelen
Uitstekende AT-prestaties, de maximale inductie op het werkpunt van de AT-mantel kan 25 kV bereiken
Lichtgewicht en kleine diameter verminderen de belasting door ijs en wind en de belasting op masten en steunpunten
Grote overspanningen, de grootste overspanning is meer dan 1000 m
Goede prestaties op het gebied van treksterkte en temperatuur
De ontwerplevensduur is 30 jaar

Toepassing van ADSS-48F ADSS glasvezelkabel

Bij het ontwerpen van ADSS-kabel wordt rekening gehouden met de werkelijke status van bovengrondse hoogspanningslijnen. Voor bovengrondse hoogspanningslijnen onder 110 kV wordt een PE-buitenmantel toegepast. Voor hoogspanningslijnen van 110 kV of meer wordt een AT-buitenmantel toegepast. Het speciale ontwerp van de hoeveelheid aramide en het strengelproces kan voldoen aan de eisen voor verschillende overspanningen.
