FTTH optische ontvanger voor hoge niveaus - Hangzhou Junpu Optoelectronic Equipment Co.,Ltd.

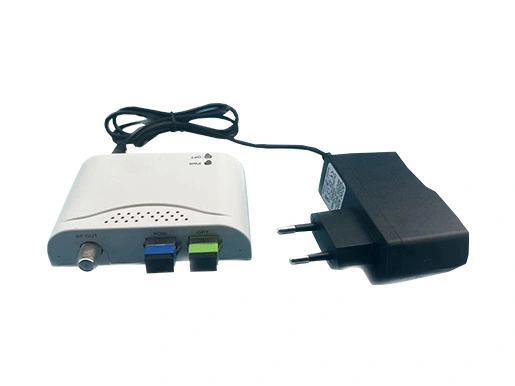

ftth optische ontvanger voor hoge niveaus 01

De FTTH optische ontvanger is speciaal ontworpen voor CATV FTTH-netwerken. Het belangrijkste kenmerk is het lage stroomverbruik, de AGC-constante optische uitgang, het kleine formaat en de hoge betrouwbaarheid. De ontvanger heeft een aluminium behuizing met een ingebouwd AGC-regelcircuit, een compacte structuur en een externe modulaire voeding, wat de installatie en foutopsporing zeer eenvoudig maakt. Het is een ideaal product voor het bouwen van FTTH CATV-netwerken.

Vraag een offerte aan About FTTH optische ontvanger voor hoge niveaus

FTTH optische ontvanger voor hoge niveaus Specificatie downloaden

Specificaties van FTTH High Level Optical Receiver

Item	Eenheid	Parameter	Aanvulling
Model		--
Optische golflengte	nm	1310/1490/1550nm
Optisch ingangsbereik	(dBm)	0~ -12	Analoge tv
Optisch ingangsbereik	(dBm)	0~ -18	Digitale tv
Optische uitgangsretourverlies	(dB)	≥45
Bandbreedte (MHz)	MHz	47~1218
Vlakheid (dB)	dB	±0.75
RF-uitgangsniveau	(dBuV)	≥78	Pin:-15~+0dBm
AGC-regelbereik	(dBm)	0~-15
AGC-karakteristiek (dB)	dB	≤±0.5	Pin:-10~+0dBm
Uitgangsretourverlies	(dB)	≥14	47-1000MHz
Uitgangsimpedantie	(Ω)	75
MER	dB	>36	Pin:-15~+0dBm
MER	dB	>28	Pin:-22dBm
BER	dB	<1.0E-9	Pin:-15-+0dBm
BER	dB	<1.0E-9	Pin:-22dBm
CNR (dB)	dB	≥51	Pin=-2dBm
CTB (dB)	dB	≥65	Pin=-2dBm
CSO (dB)	dB	≥62	Pin=-2dBm
Voeding(V)	V	+5VDC	OR21W
Voeding(V)	V	+5VDC
Stroomverbruik	W	≤2(250mA)	+5VDC
Bedrijfstemperatuur	(℃)	-20~+60
Afmetingen	mm	876822

Kenmerken van FTTH High Level Optical Receiver

Maakt gebruik van GaAs-module als RF-versterkingsmodule; het optische ontvangstbereik voor digitale signalen kan -23dBm bereiken, en -15dBm voor analoge signalen.
AGC-regelbereik 0~-10dBm, uitgangsniveau blijft onveranderd.
Laag stroomverbruik ontwerp met totaal verbruik ≤2W, hoogbetrouwbare schakelende voeding met optische inspectiecircuit.
Het uitgangsniveau kan worden aangepast binnen het bereik van 0 -18dB, uitgangsniveau meer dan 78dBuV.

Bestelinstructie voor FTTH High Level Optical Receiver

W: met WDM,
WF: met filter, ontvangt alleen 1550nm.
Connectoren: SA:SC/APC;FA:FC/APC;SP :SC/PC;FP:FC/PC, op maat gemaakt.
