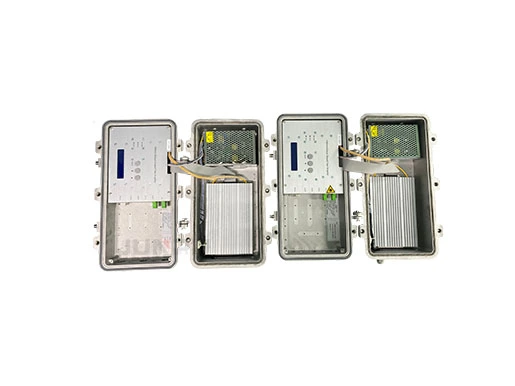

De JP0110OEA EDFA is een hoogwaardige met erbium gedoteerde vezelversterker ontworpen voor optische communicatiesystemen. Met zijn geavanceerde versterkingstechnologie versterkt het optische signalen om transmissieafstanden te vergroten en de signaalintegriteit te behouden. Deze EDFA biedt lage ruis en hoge versterking, wat zorgt voor uitstekende signaalversterking voor langeafstands- en metro optische netwerken. Het is een betrouwbare oplossing voor het vergroten van het bereik en de capaciteit van glasvezelcommunicatiesystemen.
Maakt gebruik van JDSU-, Fitel- en Bookham-pomplasers.
Maakt gebruik van OFS-erbiumgedoteerde vezel.
Goed waterdicht ontwerp.
Dubbel koelsysteem beschermt de pomplaser voor langdurig gebruik.
RJ45- en RS232-poort, SNMP-beheersysteem.
Goede stabiliteit, VFD toont de werkingsomstandigheden, goed foutalarmsysteem.
Belangrijke opmerkingen over JP0110OEA Buiten-EDFA
Vermijd direct naar de uitgang te kijken; vermijd dat de ogen zonder bescherming naar de uitgang kijken.
Schakel eerst de stroom uit voordat u de patchkabel aansluit of loskoppelt.
EDFA heeft een zeer kleine invloed op CSO en CTB, maar een grote invloed op C/N. Het ingangsoptische vermogen beïnvloedt de C/N. Hoge optische ingang levert een hogere C/N. Zie de volgende gegevens. De minimale optische ingang moet 4dBm zijn.
C/N en optische ingang
Optische ingang (dBm)
7
6
5
4
3
2
1
0
-1
-2
-3
C/N (dBm)
52,4
52,2
52,0
51,6
51,1
50,6
50,1
49,5
48,8
48,1
47,3
Oplossing voor veelvoorkomende problemen met JP0110OEA Buiten-EDFA
Het display op het scherm van de EDFA toont de juiste uitgang van de pomplaser, maar het testresultaat bij de uitgang is lager dan weergegeven. Controleer de volgende stappen.

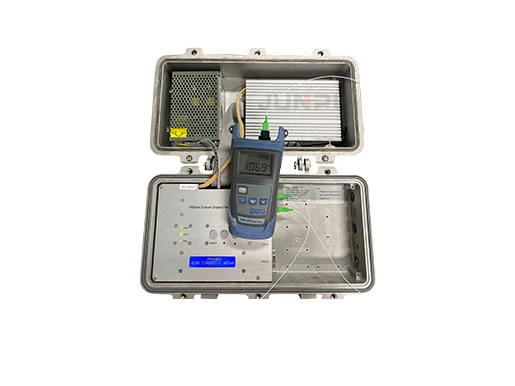

Controleer de optische meter. Vanwege de hoge uitgang van de EDFA, gebruik geen Chinese optische meter om de EDFA te testen; de aanbevolen is EXFO.
De uitgangsadapter is doorgebrand.
De operator steekt de patchkabel in en uit terwijl de stroom aan staat; dit zal de uitgangspigtail-connector beschadigen en de uitgang verlagen. De oplossing is om een nieuwe pigtail-connector te splicen.
Sommige operators gebruiken een patchkabel van slechte kwaliteit waarvan de vezelkern te lang is; na aansluiting beschadigt dit de pigtail van de pomplaseruitgang. In deze situatie is de uitgang bij de eerste test correct, maar bij de tweede test wordt de uitgang lager. De oplossing is ook om een nieuwe pigtail-connector te splicen.
De golflengte van de ingang wijkt ver af van 1550 nm; dit zorgt ervoor dat zowel de uitgangspoort als het scherm een lagere waarde tonen.
Een te lage ingang zorgt ervoor dat zowel de uitgang als het scherm een lagere waarde tonen.
Voorzorgsmaatregelen voor JP0110OEA Buiten-EDFA
Lees voor installatie of gebruik van het apparaat zorgvuldig de gebruikershandleiding.
EDFA mag alleen worden onderhouden door gekwalificeerd personeel.
Zorg ervoor dat de zender goed geaard is voordat u overgaat tot installatie en/of gebruik.
EDFA's zijn laserproducten van klasse III. Het gebruik van bedieningselementen, afstellingen en procedures anders dan hierin gespecificeerd kan leiden tot gevaarlijke blootstelling aan laserstraling.
Garantievoorwaarden voor JP0110OEA Buiten-EDFA
EDFA's vallen onder een beperkte garantie van ÉÉN JAAR, die ingaat op de datum van aankoop. Wij bieden onze klanten levenslange technische ondersteuning. Als de garantie is verlopen, worden alleen kosten voor onderdelen (indien nodig) in rekening gebracht voor reparatieservice. Als een apparaat moet worden teruggestuurd voor service, houd dan rekening met het volgende voordat u het retourneert:
Het garantielabel op de behuizing van het apparaat moet in goede staat zijn.
Er moet een duidelijk leesbaar materiaal worden verstrekt met het modelnummer, serienummer en de problemen.
Verpak het apparaat in de originele container. Als de originele container niet meer beschikbaar is, verpak het apparaat dan in ten minste 7,6 cm schokabsorberend materiaal.
Retourzendingen moeten vooruitbetaald en verzekerd zijn. COD (rembours) en vrachtkosten achteraf zijn niet acceptabel.
OPMERKING: Wij aanvaarden geen verantwoordelijkheid voor schade veroorzaakt door onjuiste verpakking van geretourneerde apparaten.
De volgende situaties vallen niet onder de garantie:
Het apparaat werkt niet naar behoren door fouten van de gebruiker.
Het garantielabel is gewijzigd, beschadigd en/of verwijderd.
Schade veroorzaakt door overmacht.
Het apparaat is ongeautoriseerd gewijzigd en/of gerepareerd.
Andere problemen veroorzaakt door fouten van de gebruiker.
Conversie van optisch vermogen
mW
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
dBm
0,0
3,0
4,8
6,0
7,0
7,8
8,5
9,0
9,5
10,0
10,4
10,8
11,1
11,5
11,8
12,0
mW
17
18
19
20
21
22
25
32
40
50
63
80
100
125
160
