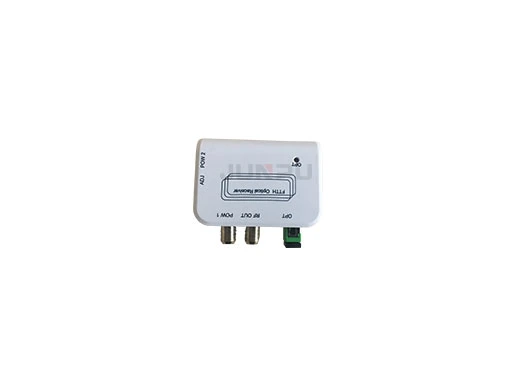

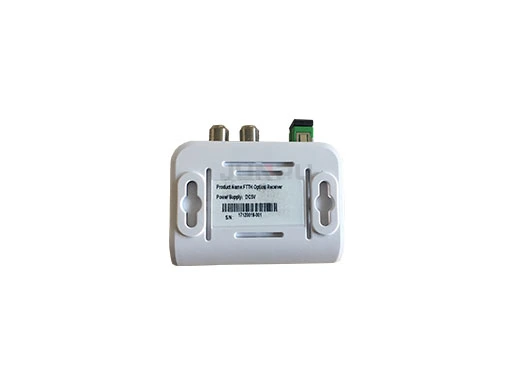

JPX86RF Actieve Optische Ontvanger te koop, prijs

JPX86RF, met een werkbandbreedte van 47~1000MHz, is een laagvermogen, hoogwaardige, kosteneffectieve triple play, FTTH CATV optische ontvanger, zowel voor gebruik in analoge televisie als digitale televisie. Producten met een zeer gevoelige optische ontvangerbuis en een speciaal laagruis-matchingcircuit. Ontvangst bij hoog optisch vermogen kan worden aangepast via het PAD-niveau, wat een begrenzende uitgang produceert, zodat de SR2020AW binnen een groot dynamisch bereik van het ontvangen optische vermogen van +2 dBm ~ -21 dBm uitstekende eigenschappen heeft.

Triple play, glasvezel tot aan huis, met het gebruik van de JPX86RF kunnen veel energiebronnen van optische vezelversterkers worden bespaard. Voor operators kan het de kosten van netwerkopbouw aanzienlijk verlagen.

Vraag een offerte aan About JPX86RF Actieve optische ontvanger

JPX86RF Actieve optische ontvanger Specificatie downloaden

Specificaties van JPX86RF Actieve Optische Ontvanger

Nr.	Beschrijving	Waarde	Eenheid	Condities / Opmerkingen
1	Golflengte	1100～1600	nm	1550 nm met filter
2	Optisch ingangsvermogen bereik	-20～-1	dBm	Aanbevolen -18 tot -1
3	Optische ingang retourverlies	≥45	dB
4	Bandbreedte	47～1003	MHz
5	Vlakheid	±0.75	dB	47～1000 MHz, bij 25 °C
6	Helling	0~1.0	dB	47～1000 MHz, bij 25 °C
7	Temperatuurstabiliteit	±1.0	dB	In het bedrijfstemperatuurbereik (-25 ~ +65 °C)
8	Uitgangsniveau	70±2	dBuV	-15 dBm optisch ingangsvermogen, per kanaalmodulatie 4.0%, gemeten op 860 MHz punt, bij 25 °C
9	Impedantie	75	Ohm
10	Retourverlies (47～1000 MHz)	≥14	dB	Bij 25 °C
11	MER	≥34	dB	-15~-4 dBm optisch ingangsvermogen
12	Vermogen	< 0,8	W
13	Bedrijfstemperatuur	-25～65	°C
14	Opslagtemperatuur	-40～70	°C
15	Opslagvochtigheid	≤95	%	Niet-condenserend
16	Type optische connector	SC/APC		FC/ST optioneel

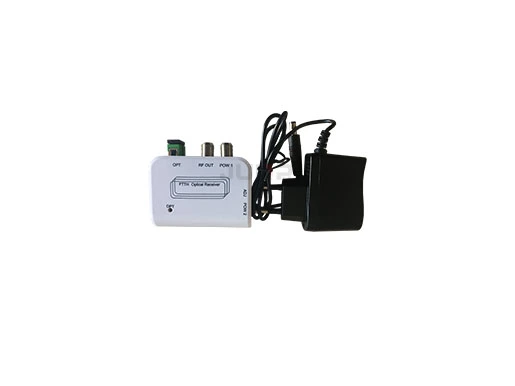

17	Voedingsinterface	DC5V/0,5A		Externe adapter
18	RF-uitgangsconnector	F-connector		2 uitgangen optioneel
20	Afmeting	74×64×27	mm
21	Gewicht	0,15	kg

Kenmerken van JPX86RF Actieve Optische Ontvanger

Extreem lage ruis (3,8% modulatie, -10 dBm ontvangst, CNR ≥ 45,3 dB).
Breed dynamisch ontvangstbereik voor optisch vermogen: binnen Pin=-16, MER≥36,1 dB.
Toepasbaar voor GPON, EPON, compatibel met elke FTTx PON-technologie.
Kan een groot aantal optische vermogensbronnen besparen, waardoor het netwerk aanzienlijk wordt verminderd.
configuratiekosten.
Binnen 47~1000 MHz bandbreedte, allemaal met uitstekende vlakheid (FL≤±0,75 dB).
Metalen behuizing, biedt bescherming voor opto-elektronische gevoelige apparaten.
Hoog uitgangsniveau, kan door veel gebruikers worden gebruikt.
Laag stroomverbruik, hoge prestaties, hoge prijs-prestatieverhouding.

Toepassing van JPX86RF Actieve Optische Ontvanger

CATV FTTH
Integratie van drie netwerken
FTTH PON
